LIECHTI

Turbomill2000gx / 2000gx Twin / 2600gx

TurboMILL 2000gx

Das System eignet sich für anspruchsvolle Aufgaben in der Stromerzeugung

LIECHTI entwickelte die Modelle Turbomill 2000gx, 2000gx Twin und 2600gx für das Hochleistungs-Schruppen und das dynamische Schlichten grosser Turbinenschaufeln in der Stromerzeugung. Der Anwender spannt die Schaufeln an beiden Enden ein und dreht sie zwischen Spitzen. So bearbeitet die Maschine Strömungsprofil, Fussform und Mantel in einer Aufspannung. Die Maschinen gibt es in Ein- und Doppelspindelausführung. Die integrierte Turbosoft PLUS-CAM-Software erzeugt Werkzeugwege und senkt die Stückkosten.

Fräsen

Highlights

LIECHTI entwickelte die Modelle Turbomill 2000gx, 2000gx Twin und 2600gx für das Hochleistungs-Schruppen und das dynamische Schlichten grosser Turbinenschaufeln für die Stromerzeugung. Das Spannsystem fixiert die Schaufeln an beiden Enden und dreht sie zwischen den Spitzen. So bearbeitet die Maschine Strömungsprofil, Fussform und Mantel in einer Aufspannung vollständig.

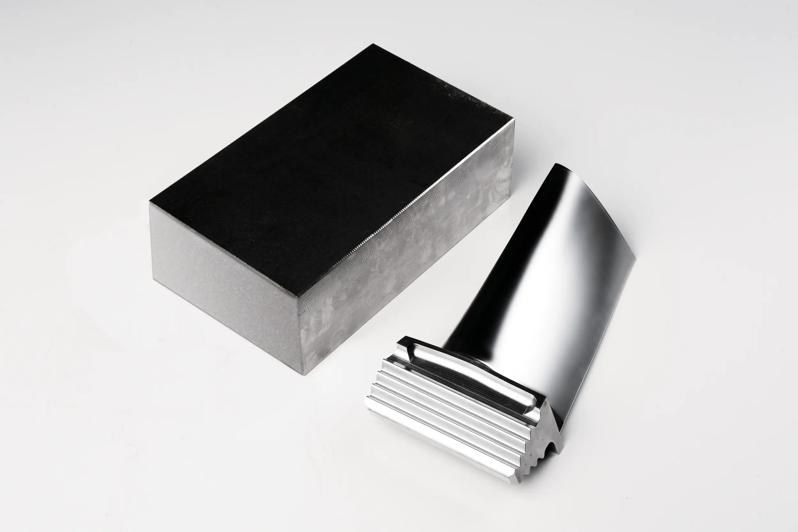

Grossserienfertigung von Turbinenschaufeln

Die Turbomill gx-Serie bearbeitet Turbinenschaufeln für die Stromerzeugung mit Längen bis 2'000 mm und 2'600 mm. Sie fertigt Turbinenschaufeln in Grossserie mit gleichbleibender Präzision über den gesamten Bearbeitungszyklus.

Produktivität bei Doppelspindeln

Die 2000gx Twin-Konfiguration bearbeitet gleichzeitig zwei Schaufeln. Dadurch steigt der Durchsatz und die Kosten pro Teil sinken in Serienfertigungsprogrammen für die Stromerzeugung in grossen Stückzahlen.

Hochleistungs-Schruppen mit dynamischem Schlichten

Die robuste Maschinenkonstruktion und die g-Technologie verbinden Schruppen und Schlichten auf einer Plattform. Die Maschine liefert Teile, die nur wenig Polieraufwand benötigen und den Nachbearbeitungsaufwand senken.

Schlüsselfertige Lösung aus einer Hand

Das Komplettpaket umfasst Maschine, anwendungsspezifisches Tooling, Spannvorrichtungen, Verfahrenstechnik und die CAM-Software „Turbosoft PLUS“. LIECHTI-Spezialisten mit jahrzehntelanger Erfahrung in der Bearbeitung grosser Schaufeln haben das Paket entwickelt.

Spezifikationen

productTable.metricsToggleLabel
Modell

Hauptspezifikationen

Max. Schaufellänge inkl. Halterung
2'000 mm
Max. Schwingdurchmesser der Schaufel
700 mm
Spindel
1 × 16'000 U/min/19'000 U/min, 200 Nm, 28 kW, HSK-A63, optional HSK-A80
Werkzeugwechsler
Es stehen 32, 60 oder 90 Positionen, HSK-A63 mit 40 Positionen sowie HSK-A80 zur Verfügung.
Qualitätsprüfung
Werkstück- und Werkzeugvermessung
CAM
Liechti Turbosoft PLUS

Turbosoft PLUS

common.learnMore
Software

Turbosoft PLUS

Die CAM-Lösung für die Herstellung von Strömungsprofilen.
