Die kompakte Lösung für die Bearbeitung von Strömungsprofilen

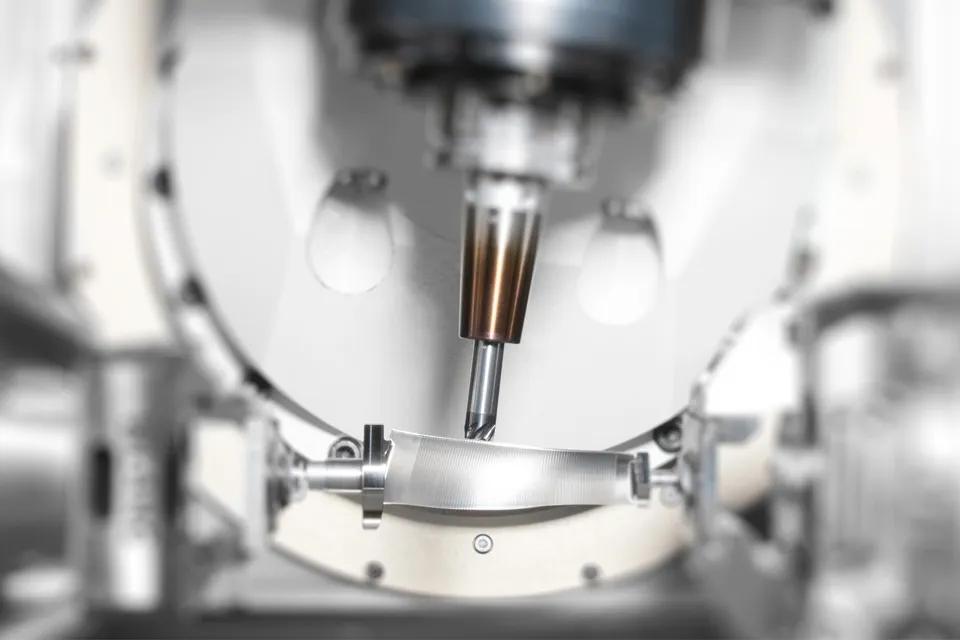

Die LIECHTI go-MILL 350 ist ein 5-Achsen-Bearbeitungszentrum für die präzise Fertigung von Schaufelblättern. Sie hat eine kompakte Stellfläche und liefert eine hohe Leistung. Die Maschine verbindet eine doppelseitige Rotationsantriebskonfiguration mit simultaner 5-Achsen-Bearbeitung. Dadurch eignet sie sich für viele Schaufelgeometrien, auch für komplexe Werkstücke.

5-Achs-Fräsen

Highlights

Die kompakte Lösung bearbeitet Strömungsprofile dynamisch in 5 Achsen. Sie fertigt Blisks, Laufräder und einzelne Schaufeln mit einer Länge bis 350 mm. Weltweit setzen führende OEMs aus Luft- und Raumfahrt sowie Energieerzeugung diese Lösung ein. Fast 100 Maschinen sind im Betrieb.

Hochgeschwindigkeitsspindel

Die Spindel mit 20'000 U/min und integrierter Vektorsteuerung ermöglicht effizientes Schruppen bei niedrigen Drehzahlen und Schlichten bei hohen Drehzahlen. Sie bietet Drehmoment und Steifigkeit und sorgt für eine gleichmässige Oberflächenqualität an Vorder- und Hinterkanten.

Doppelseitiger Rotationsantrieb

Die Option mit beidseitigem Rotationsantrieb gewährleistet hohe Präzision bei dünnen Schaufeln und kritischen Vorder- und Hinterkanten. Sie bietet eine Drehzahl von bis zu 1'000 U/min für Werkstücke mit Tragflächen.

Integrierte Automation

Ein automatischer Palettenwechsler mit 16 Positionen ist optional erhältlich. Seine kompakte Bauweise verkürzt die Umrüstzeiten und erhöht die Spindel-Betriebszeit.

Turbosoft plus CAM

Die go-Mill 350 arbeitet mit der eigens entwickelten CAM-Software „Turbosoft PLUS“. Diese Software bearbeitet Strömungsprofile und ist für die go-Mill 350-Plattform optimiert.

Spezifikationen

productTable.metricsToggleLabel

go- MILL 350

Max. Schaufellänge**
500 mm
Max. Schwingdurchmesser der Schaufel
350 mm
Spindel
20'000 U/min, 120 Nm, 36 kW, HSK-A63
Schwenktisch
Doppelseitige Rotationskonfiguration
Werkzeugwechsler
Es stehen 30 bis 60 Positionen zur Verfügung, HSK-A63.
Qualitätsprüfung
Werkstück- und Werkzeugvermessung
CAM
LIECHTI Turbosoft PLUS

Turbosoft PLUS

common.learnMore
Software

Turbosoft PLUS

Die CAM-Lösung für die Herstellung von Strömungsprofilen.
